10. 배수계획

- 지반의 우수처리는 지반 내부로의 외부 유수 차단을 위하여 자연지형을 이용(기존등고선 조정) 배수계획을 하는 것을 의미한다.
- 표면배수는 지반내부의 우수처리를 위하여 자체경사를 두는 것을 의미한다.

* 배수계획 기본 원칙
- 높은 곳에서 낮은 곳으로 계획
- 특별한 언급이 없는 한 인접대지로 배수하지 않는다.
- 지형계획에서는 가급적 자연지형을 이용한 배수 원칙
- 배수는 일정한 방향성 갖도록 계획
- 문제에서 요구하는 조건에 맞추어 배수방향을 정하며 특별한 언급이 없다면 전면도로, 개천, 대지 내 집수정 등으로 배수

* 표면배수
- 측면 배수 방법 : 일정한 방향으로 시설물에 경사를 주어 배수
- 중앙 배수 방법 : 시설물 중앙에 집수구를 설치하고 그 방향으로 경사를 주어 배수

* 교량과 암거(인공배수 계획)

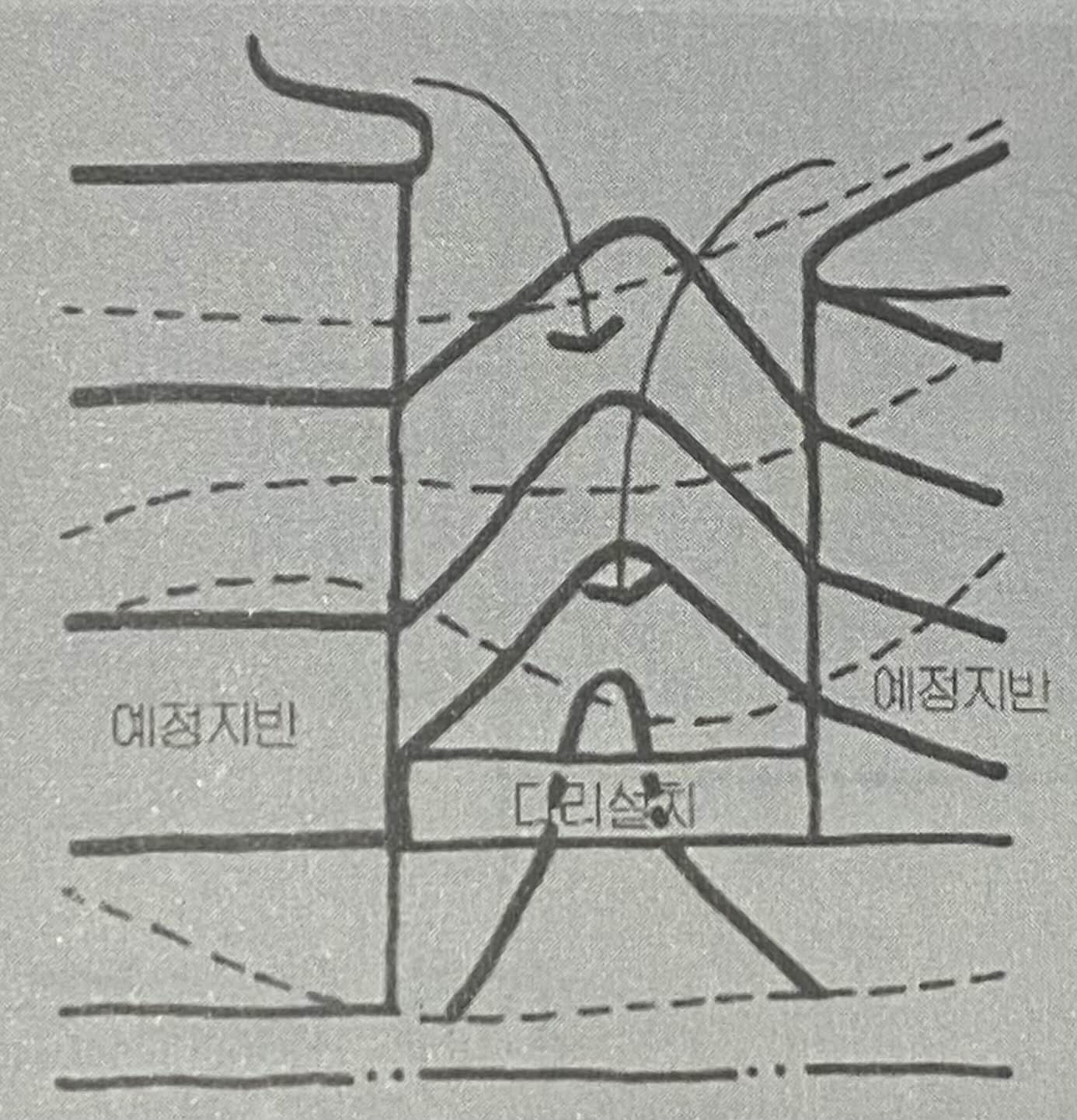

- 다리(교량) : 계곡형태의 자연배수로 위를 지나는 구조물 형태, 다리하부의 등고선은 파선으로 표현
- 암거 : 도로나 보도 아래에 매립되어 통과하는 배수구, 등고선과 일체된 형태로 표현
- 암거와 다리(교량)는 대부분 배수방향과 차량/보행동선이 교차하는 곳에 계획
- 암거는 비교적 완만한 경사에서, 다리는 경사가 급한 곳에서 더 자연스러움
- 시험 시 암거보다는 다리(교량) 유리 (등고선 오해의 소지 없음)
