건축사자격시험 2교시 과년도 기출문제 (2022년 2회 수영장 평면설계)

건축사자격시험 2교시 과년도 기출문제 (2022년 2회 수영장 평면설계)

* 작도순서
1. 기본계획 개념분석 <5분>
① 건축물 용도분석
- 1층 및 2층의 주, 부속용도 구분파악
② 대지현황도의 내• 외부 환경분석
(대지와 건물의 간략 단면 Sketch 필요)

2. 출제지문 세부계획 <20분>
문제지에 건물의 단면형태, 설비계통도, 각 실별 요구조건 및 기능, 동선에 따른 설계주안점 내용을 Sketch 및 표기
<현황도를 꼭 참조하여 내용을 이해한다.>

3. 토지이용개념 〈20분>
① 건물의 규모, 형태 및 위치파악 (이격조건, 법규내용 및 MASS 분리의 유• 무 등을 고려)
② Core의 위치파악 (가급적 북측고려)
③ 건물 주출입구 위치고려 (주출입구+로비+Core의 조닝고려)
④ 주차장 출입구 위치파악 (부 도로에서의 접근 및 건물 주출입구와의 적정 이격을 착안)
⑤ 건물 부출입구 (유• 무) 확인
⑥ 필로티 또는 상부 테라스 계획 등에 따른 건물형태 확인

4. 버블다이어그램-1 <10분>
건물 내부의 공용부 및 전용부의 기능에 따른 수평 및 수직조닝
① 가급적 1, 2층의 주요 공간은 남측 또는 양호한 조망을 고려한 배치
② 로비/홀, 라운지 등의 1, 2층 공용부는 수직적 동일한 위치고려
③ 옥외공간의 위치파악 (전용실과의 연계/가로변 개방위치/공용부에서의 이용 등)

5. 버블다이어그램-2 <15분>
• 각실의 기능을 고려한 조닝계획 (향, 조망 환경을 꼭 확인)
• 이면지를 이용하여 각 실 및 공용부 별 동선연계, 기능고려 및 환경물리적 요소 (향, 조망, 수(가)공간, 수목 등)를 고려한 조닝(Zoning)을 정리

6. 모듈 Module 결정 <5분>
① 40~70 모듈범위 (평균 50 모듈을 고려)
② 지하 주차장을 고려한 Span 또는 주요실의 면적을 고려
③ 모듈개수 결정 (각 층별 전체면적 및 테라스, 피로티, 상부 Open공간 면적 등을 포함하여 산출)

7. 블럭다이어그램 <20분>
트레이싱지를 이용하여 건물 배치의 기준점을 결정하고 Span Grid를 작성한다.
각 실을 배치할 때는 크게 각 영역별 배치 범위를 결정하고 주요 제시조건, 현황과의 관계 및 실의 개수에 따른 배치 정리시 Span 넓이 및 갯수 등의 조절을 함께 고려한다.
① 공용부 (로비, 홀 및 복도)와 Core, 각 실의 연관관계 고려
② 각 영역의 실 배치에 따른 모듈 및 Span Grid 수정 고려

8. 답안작성 <1시간 15분>
9. 마무리 검토 및 정리시간 <10분>


- TOTAL 3시간 -


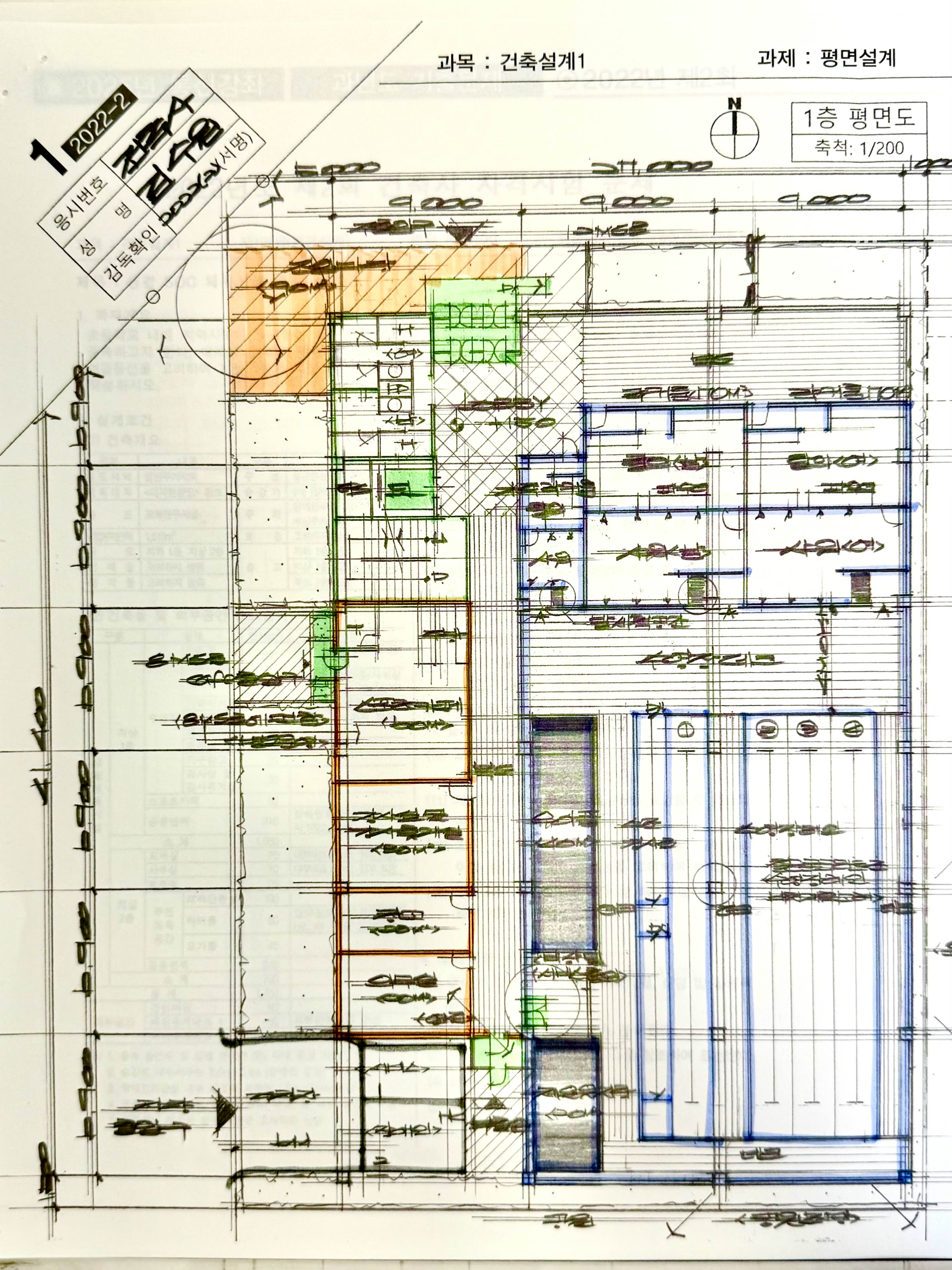

모범답안 출처 : 한솔아카데미
