3교시 건축설계2(계단설계) 이론 1 계단 설계 계획 요소

* 계단설계 주요 특징 : 건축물의 3차원적인 특성과 피난, 안전 드으이 기본적인 계단의 기능 이해
- 연속된 피난동선
- 입체적 공간해석
- 3차원적 특성

* 코어 계획 : 계단, 다른 의미는 코어를 구성하고 있는 여러 요소 중 가장 중요한 위치하며, 집중배치라는 사실을 상기할 때 평면에서 다른 코어 요소와 계단이 함께 평가될 수 있음
- 코아 구성 요소 이해
- 코아 조합 능력

* 경사로 설계 : 장애인에 대한 이용의 편의성이 강조욀 수 있는데, 이 경우 필수적으로 경사로가 함께 요구됨. 경사로 일부가 계단설계에 포함되는 경우와 경사로가 계단에 비해 좀더 비중 있게 다루어지는 출입구의 경사로 등으로 나누어짐
- 장애인의 접근성

* 계단설계 출제 핵심 내용
- 계단 세부 기준 검토
- 장애인용 피난영역 설치 기준
- 경사로 세부 기준
- 통로 유효 폭
- 휠체어 회전공간(활동공간) 기준
- 난간의 세부기준 (설치위치, 여장길이, 유효폭 포함여부) 검토
- 최소 천장고 (헤드룸), 슬라브 두께, 기타
- 코어 세부 기준 (로비, 방풍실 및 주출입구, 각종 샤프트, 엘리베이터 및 엘리베이터 홀, 화장실)
- 계단 세부기준 (유효폭, 단너비, 계단참)
- 경사로 세부지군 (단높이, 유효폭, 경사도)
- 휠체어 회전공간(활동공간, 여유공간)



1. 계단 설계 계획 요소

1) 디딤판(tread), 챌판(riser)
- 단너비(tread), 단높이(riser)

2) 계단참
- 높이 3m 이내마다 너비 1.2m 이상의 계단참 설치

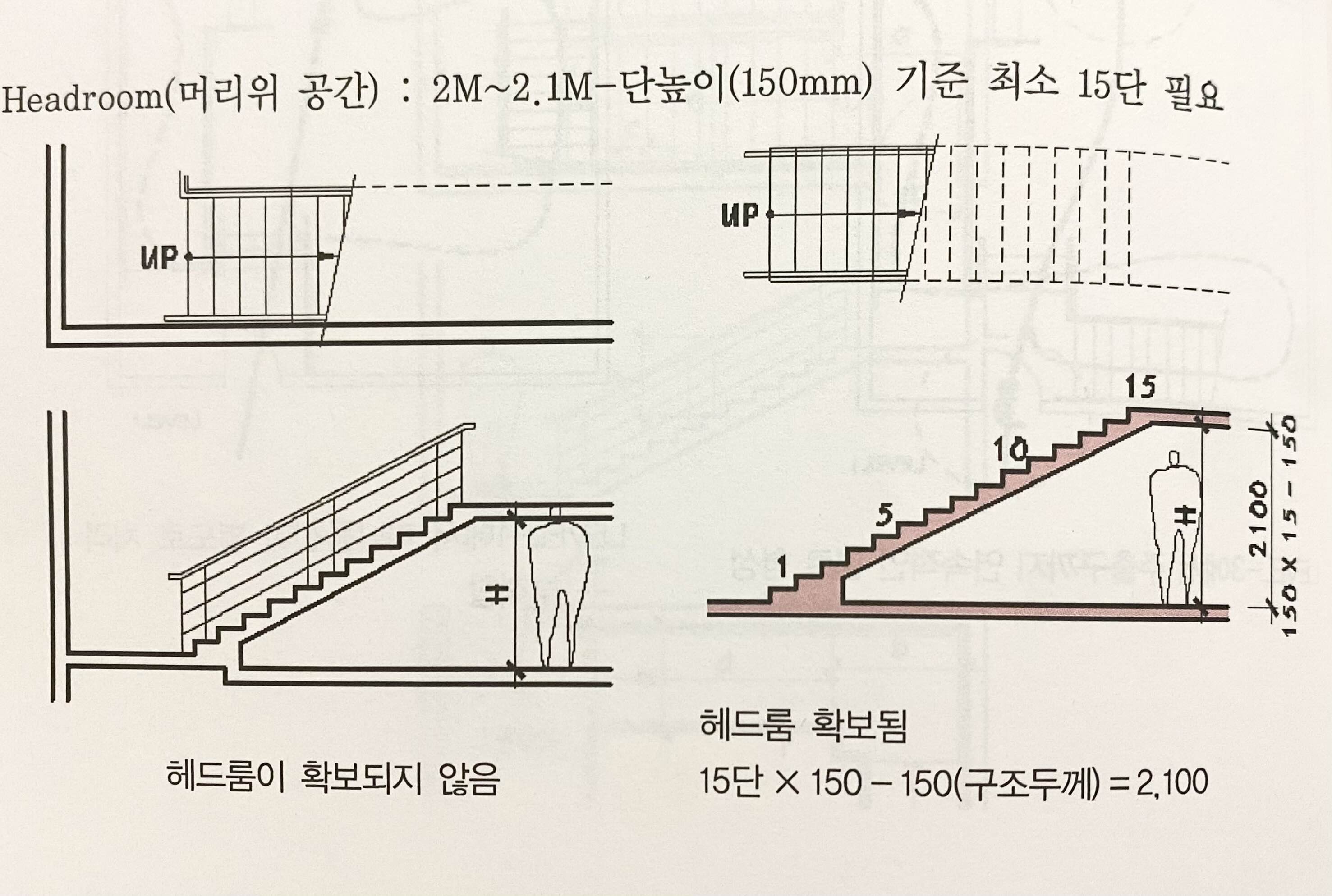

- 헤드룸(head room) : 계단 이용 시 머리를 부딪히지 않는 유효높이, 통행이 필요한 경우 2100mm 정도 확보 (계단 단수 15단 이상)

3) 계단 유효폭
- 구조물, 난간 등 제외한 안목치수
- 지문에서 난간 등 포함여부 필히 확인
- 휠체어 회전공간, 전면공간 등 확보 (난간 여장길이 300mm 포함여부 확인)

4) 난간
- 높이 1m 넘는 계단 및 계단참 양쪽 옆에 난간 설치
- 연속되은 않은 난간 300mm 연장
- 계단으로부터 850mm 이상 높이 설치

2. 계단 법규 기준
1) 계단 설치 기준
- 계단참 : 높이 3m 넘는 계단 (높이 3m 이내마다 1.2m 이상 계단참 설치)
- 난간 : 높이 1m 넘는 계단/계단참 (양옆에는 난간 설치)
- 중간난간 : 너비 3m 넘는 계단 (계단 중간참 너비 3m 이내마다 난간 설치) (예외 : 계단 단높이 15cm 이하, 단너비 30cm 이상 제외)

* 건축물의 용도별 계단 폭 / 단높이 / 단너비
- 초등학교 : 150 이상 / 16 이하 / 26 이상
- 중고등학교 : 150 이상 / 18 이하 / 26 이상
- “학교를 제외한” 문화 및 집회시설, 판매 및 영업시설 등 계단 폭 120 이상 (단 높이, 단너비 제한 없음)
- 기타 계단 폭 60 이상

3. 난간 설치 기준
- 손잡이 최대 지름 3.2cm 이상 3.8cm 이하의 원형 또는 타원형
- 손잡이는 벽 등으로부터 5cm 이상 떨어지도록, 계단으로부터 높이 85cm 이상
- 계단이 끝나는 수평부분에서부터 바깥쪽으로 30cm 이상 연장 설치

4. 계단에 대치되는 경사로
- 일반경사로 : 경사도 1:8 이하
(장애인 이용 경사로 : 경사도 1:12 이하)
- 경사로 폭 1.2m / 휠체어 회전공간, 참 등 1.5*1.5m

5. 직통계단 설치기준
- 설치 원칙 : 보행거리 30m 이하
(주요구조부가 내화구조 또는 불연재료로 된 건축물 : 50m 이하)
(16층 이상 공동주택 : 40m 이하)

---

건축사 시험 대비 요약 정리하다가, 법적 기준으로 다시 정리한 글
- 계단 설치 기준 / 계단 설계 기준 (직통계단 등)
- 경사로 설치 기준
- 복도 너비 및 설치 기준

[[본업] 건축사/건축설계2] - 계단 설치 기준 (법적 기준), 경사로 설치 기준, 복도 너비 및 설치 기준

계단 설치 기준 (법적 기준), 경사로 설치 기준, 복도 너비 및 설치 기준

피난계단 / 특별피난계단 / 옥외피난계단
