건축사자격시험 3교시 건축설계2 (지붕설계) 이론 2

* 지붕 설비 구성 요소
- 굴뚝, 급배수 통기관, 환기팬, HVAC(공기조화) 시스템 장비, 피뢰시설 등

1. 굴뚝
- 아궁이나 화실에 들어오는 바람을 막거나, 연소된 물질을 외부로 보내는 불연성 연결체로, 독립굴뚝과 벽 굴뚝이 있는데, 그 구조재에 따라 토관류 굴뚝, 벽돌굴뚝, 철재굴뚝, 철근콘크리트굴뚝 등으로 나눌 수 있다.
- 굴뚝의 옥상 돌출부는 지붕면으로부터 수직거리를 1m 이상으로 할 것
(다만, 용마루 계단 탑 옥탑 등이 있는 건축물에 있어서 굴뚝의 주위에 연기의 배출을 방해하는 장애물이 있는 경우에는 그 굴뚝의 상단을 용마루 계단탑 옥탑 등보다 높게 하여야 한다.)
- 굴뚝의 상단으로부터 수평거리 1m 이내에 다른 건축물이 있는 경우에는 그 건축물의 처마보다 1m 이상 높게 할 것



2. 급배수 통기관
- 배수관 내 기압을 일정하게 유지시켜 트랩의 봉수를 보호하고 배수의 흐름을 원활히 하며 관 내 환기에 의해 청결을 유지하는 역할
- 화장실 : P.S 내부에 설치하며 P.S가 없는 경우는 남녀 화장실의 벽 중심에 설치
- 주방 : 주방 싱크대가 위치한 근접한 곳에 설치



3. 환기팬
- 환기통 및 환기팬은 화장실 등의 냄새 제거를 주목적으로 이용되며, 화장실이 남녀 분리가 된 경우 각각 분리하여 설치
- 창문이 없는 실에 설치되는 경우도 있음
- 통기관과 더불어 지붕면을 관통하여 설치하는 경우, 지붕면과의 접합 부위 방수 주의



4. HVAC 장비
- 지붕면의 설비요소 중에서 하부 실 기능과 연관하여 설치하여야 하는 사항 중 하나
- 공기조화 장비는 소음과 진동이 발생하기 때문에 거실의 용도를 갖는 실 상부의 지붕면에서는 이격 설치
- 거실의 상부 등 소음이나 진동이 각 실에 직접적인 피해를 주지 않도록, 복도의 상부 등에 위치하도록 계획


* 건물 일체형 태양 전지(Building Integrated Photovoltaic)
- 태양광 전지판을 건축물의 외장재로 사용하여 건설비용을 줄이고 건물의 가치를 높이는 디자인 요소를 가지고 있는 건물일체형 태양광발전시스템
- 설치 공간을 위한 별도의 부지 확보가 필요 없기 때문에 기존의 독립형 태양광 발전 시스템보다 경제적 측면에서 유리



* 피뢰침
- 지붕면에 구성되는 요소 중에서 가장 높은 부위에 설치하여 낙뢰로부터 건축물을 보호



* 옥상층 계획 시 고려사항
1) 하부 코어 요소의 기능 고려
- 피난계단(특별피난계단) 위치
- 엘리베이터 샤프트 위치 -> 엘리베이터 기계실(옥상층 랜딩 고려)
- AD, ST(smoking tower), 화장실 -> 공조실, 휀룸, 물탱크실
2) 각종 설치공간 위치 고려
- 주어진 조건상 설치하여야 할 시설물들의 쓰임 및 연관관계 등을 고려하여 제한된 옥상공간에 위치
3) 옥상 배수계획
- 물매의 방향은 트렌치 등을 설치하여 물의 흐름이 균등하게 처소거리가 되도록 유도하고, 집수구(드레인)의 위치는 배수관 또는 홈통
- 트렌치 : 오픈 트렌치, 커버 트렌치(재질을 바닥마감에 따라 다름)
- 루프 드레인

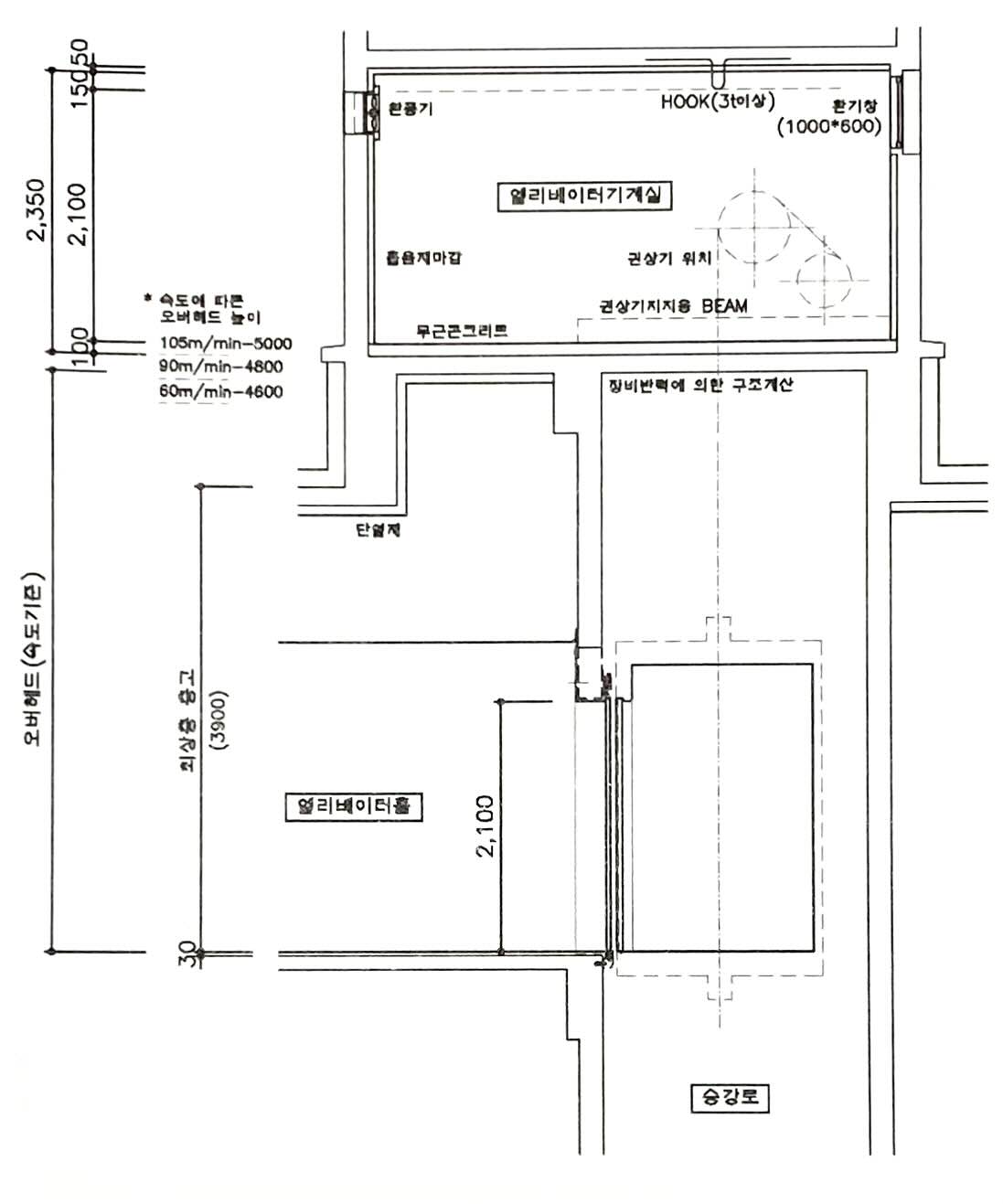

* ELEV 기계실
- E/V 최상부 정지층 및 OH(overhead) 고려
- 로프식(고층 업무시설 설계 옥탑 설계 시) / 유압식(보통 단면설계 시 출제)
- E/V 기계실까지의 연결은 내부계단의 연장 또는 외부계단 고려
- 옥상을 정원으로 하여 휴게공간 제공

* 곤돌라
- 곤돌라 장비의 사양에 따라 레일, 보관소, 회전반경 등의 계획이 필요하며, 작업을 고려하여 건축물의 외벽을 따라 설치



* 물탱크실
- 물탱크의 용량을 기준으로 실의 규모 산정
- 유지보수, 관리를 위한 이격거리 확보
- 저수 용량은 대량 물탱크 크기의 80% 정도

* 옥상광장 및 헬리포트 등 설치
- 대형건물에 있어서 헬리포트를 두어 보다 큰 재해를 방지하고자 법적 규정
- 옥상 대피 시 인명의 안전을 고려하여 난간 높이 1.1m 이상 확보
