건축사 시험 2024년 2회 3교시 단면 상세도, 철골 경사지붕, 지붕층 바닥, 지하층 바닥

건축사 시험 2024년 2회 3교시 제1과제

단면 상세도 복습 1

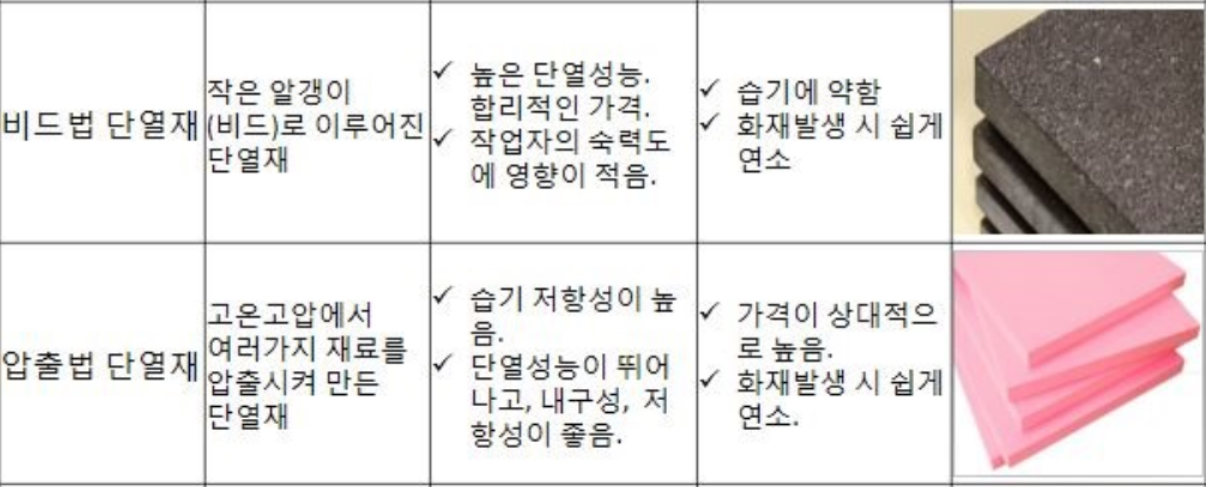

* 단열재 비드법 압출법 차이
✅ 비드법 보온판 (EPS)
가볍고 저렴해 외벽, 내벽, 지붕 등에 사용되며, 가공이 쉽지만 수분에 약해 지하에는 부적합하다.

✅ 압출법 보온판 (XPS)
단열성과 방습성이 뛰어나 지하 외벽, 슬래브 하부, 옥상 바닥 등에 쓰이며, 강도 높지만 가격은 비싸다.

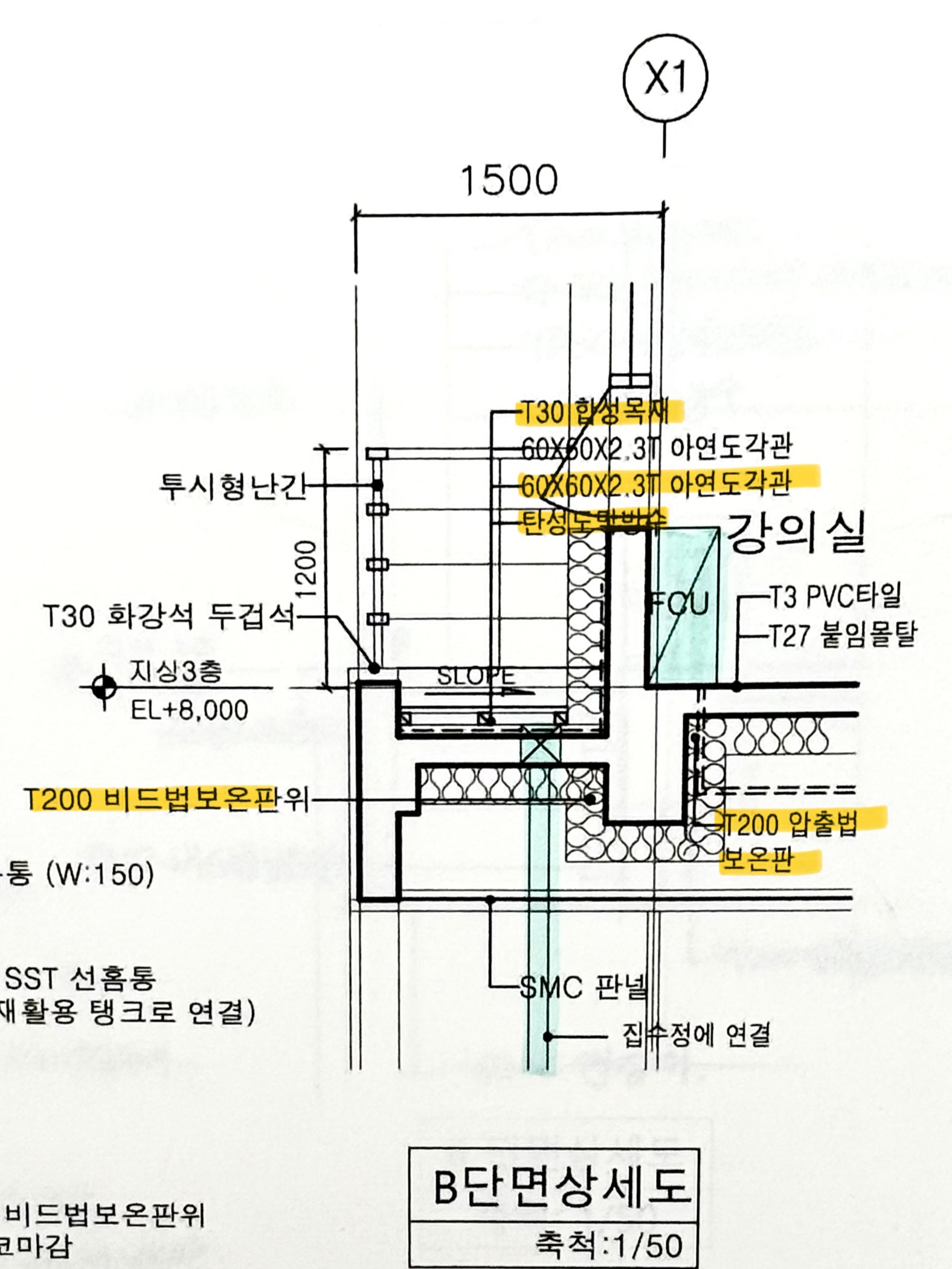

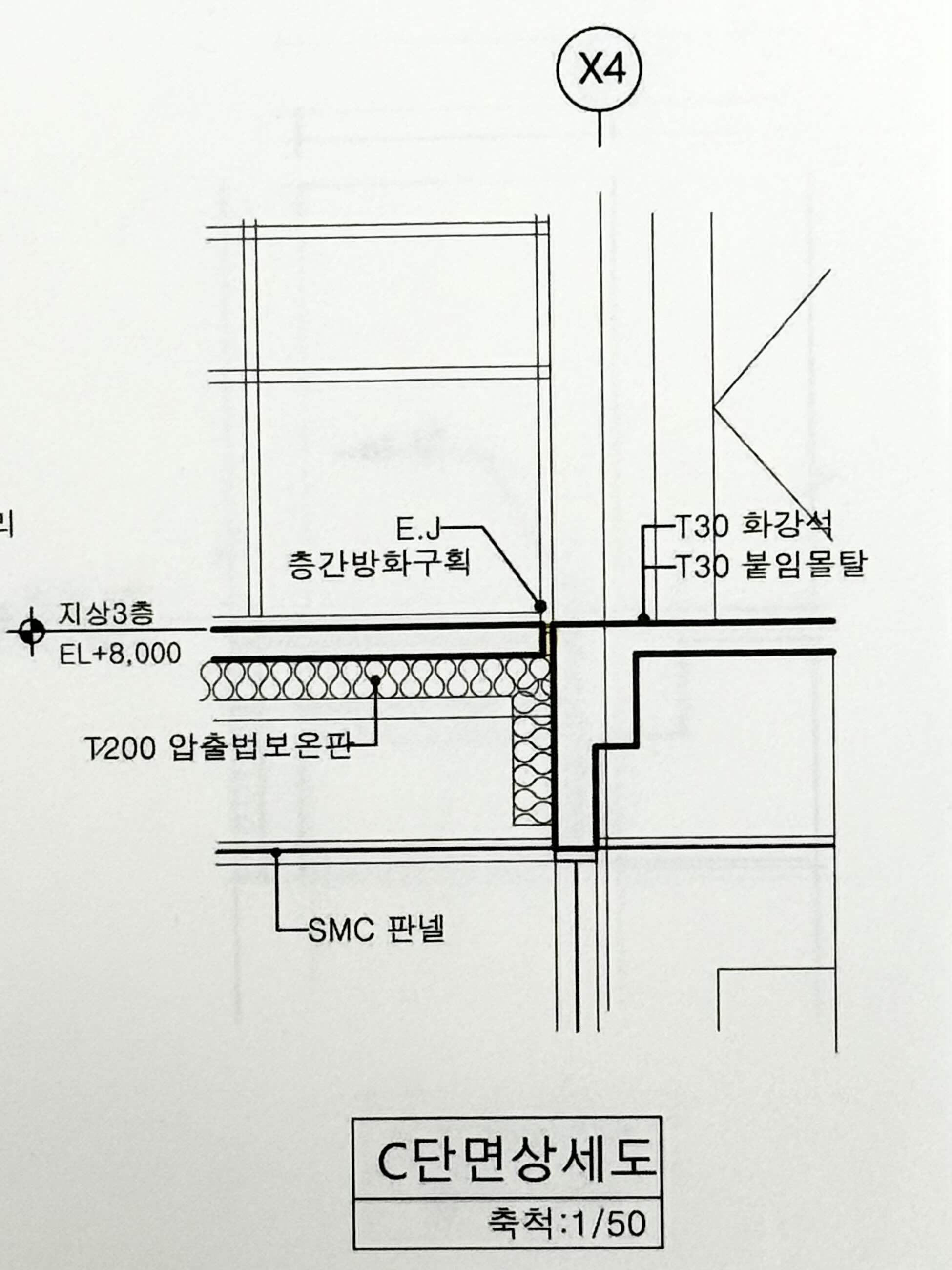

단면 상세도 복습 2

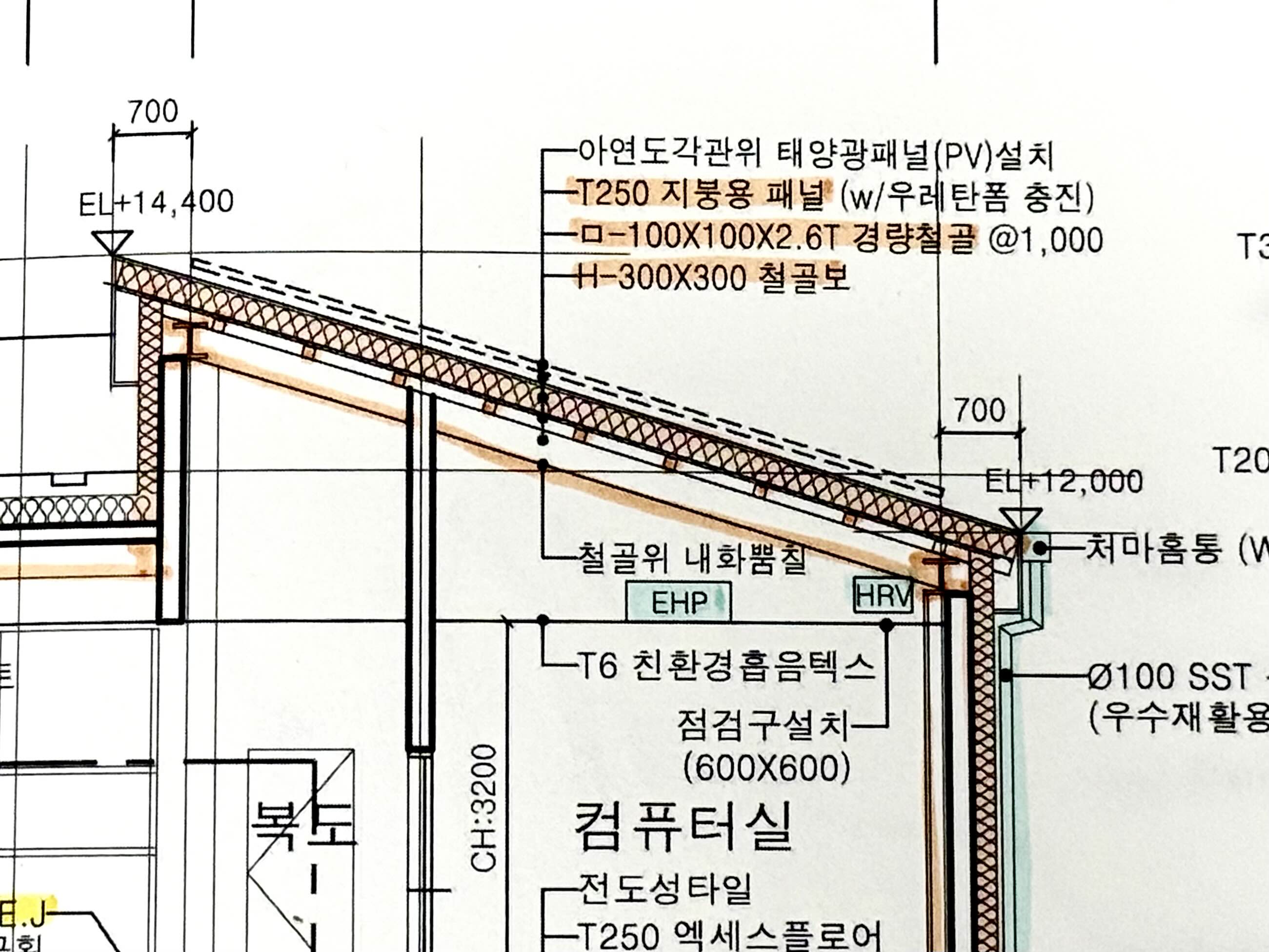

* 철골조 경사지붕 상세도
- 지붕용 패널
- 경량철골
- 철골보

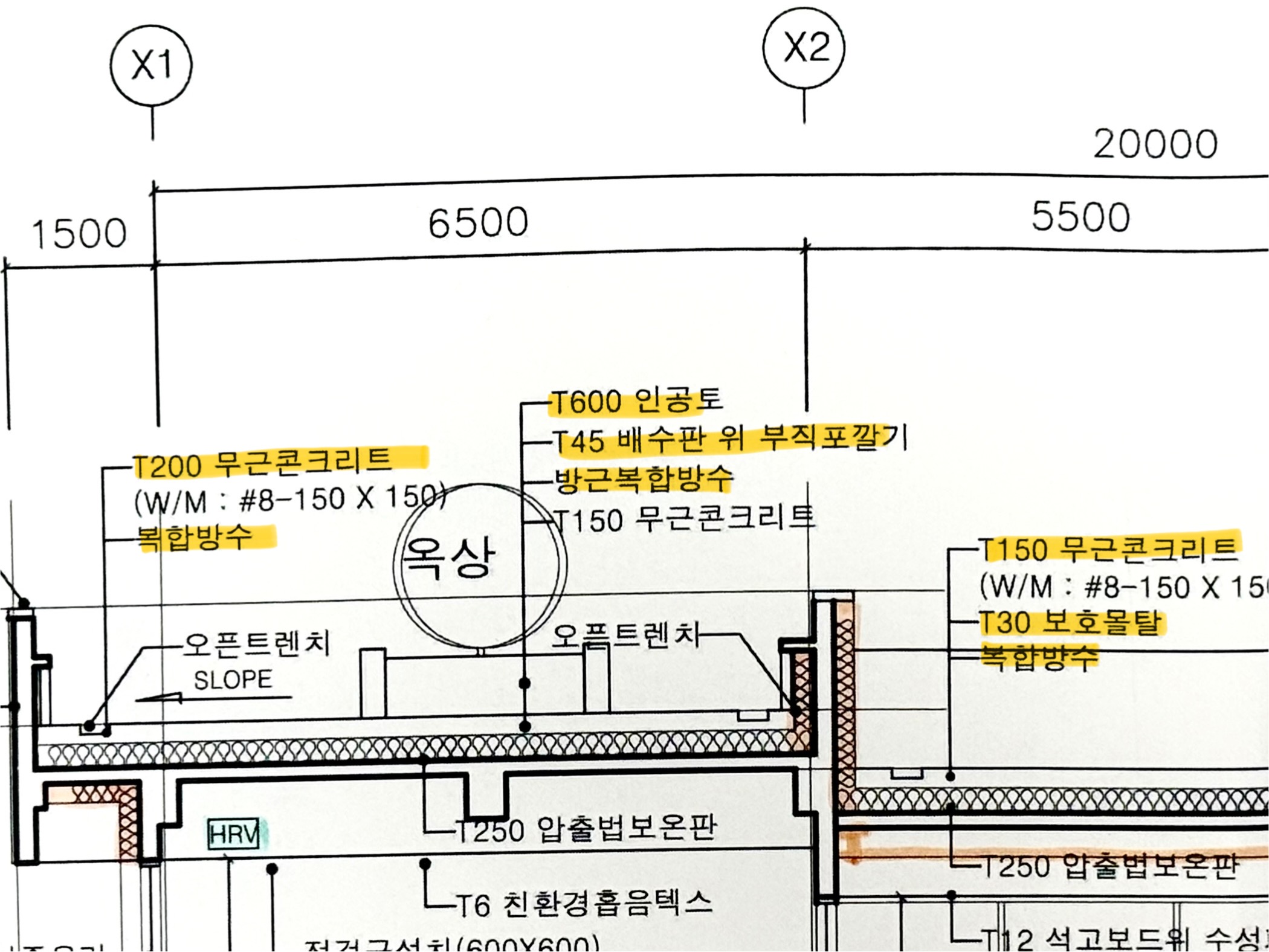

지붕층 바닥 단면

* 일반
- 무근콘크리트
- 복합방수

* 옥상조경
- 인공토
- 배수판 위 부직포 깔기
- 방근복합방수

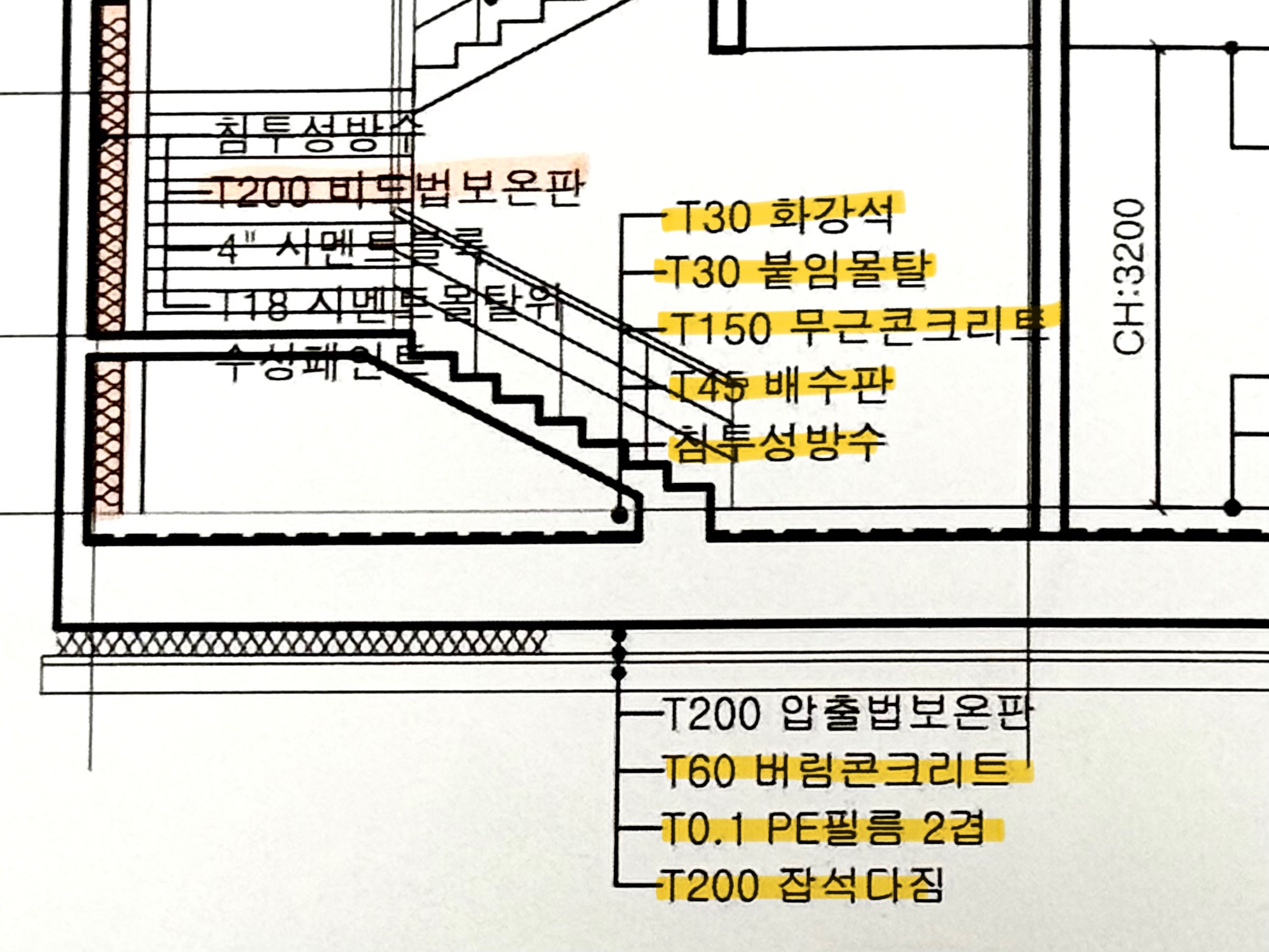

지하층 바닥 단면

* 온통기초 위
- 화강석
- 붙임몰탈
- 무근콘크리트
- 배수판
- 침투성방수

* 온통기초 아래
- 압출법 보온판
- 버림콘크리트
- PE 필름 2겹
- 잡석다짐
